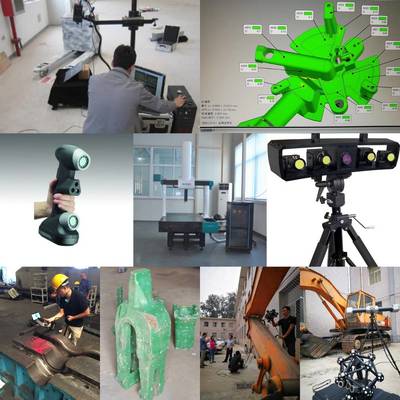

逆向工程设计抄数软件与工业三维扫描仪的协同实现

逆向工程设计，又称“抄数”或“反求工程”，是一种通过测量实物模型来获取其三维数据，并重构为数字化模型的技术流程。在这一流程中，工业三维扫描仪与专业的抄数软件是两大核心工具，它们的紧密结合共同实现了从物理实体到精确三维模型的完整转换。

一、 工业三维扫描仪：数据采集的基石

工业三维扫描仪（如激光扫描仪、结构光扫描仪等）负责非接触式、高精度地捕获物体表面的海量点云数据。其工作原理通常是向被测物体投射激光线或光栅图案，通过相机捕捉变形后的图案，结合三角测量原理，计算出物体表面各点的三维坐标（X, Y, Z）。与消费级扫描仪相比，工业扫描仪具备更高的精度（可达微米级）、更强的抗干扰能力以及对复杂工业零件（如金属、深色、反光表面）的适应性。

二、 抄数软件：数据处理与模型重构的大脑

抄数软件（如Geomagic Design X、Rapidform、CATIA等逆向模块）是处理扫描数据、进行模型重构的专业平台。它接收扫描仪采集的原始点云数据，并完成一系列关键处理步骤：

1. 数据预处理：软件对海量、无序的点云进行“清洗”，包括去除噪声点、杂点，对齐多视角扫描的多次点云数据，最终生成一个完整、干净的单一密集点云或三角网格面（STL模型）。
2. 曲面/实体重构：这是逆向工程的核心。软件基于处理后的网格数据，通过自动或手动提取特征（如边界、孔洞、柱面、平面），拟合生成精确的NURBS曲面或参数化实体模型（如STEP, IGES格式）。对于具有明确设计意图的工业零件，软件能识别并重建其原始的设计特征（如拉伸、旋转、倒角等），使最终模型具备可编辑性，便于后续的CAD修改与再设计。
3. 精度分析与比对：软件可将重构的CAD模型与原始点云数据进行三维比对，生成色谱偏差图，直观显示两者的差异，确保重构模型满足精度要求。

三、 软硬件结合的实现流程

两者的结合并非简单的数据传递，而是一个高效协同的工作流：

1. 规划与扫描：根据物体形状和精度要求，规划扫描路径和定位点。扫描仪实时采集数据，部分高端扫描仪及配套软件支持实时点云预览，确保覆盖无遗漏。
2. 无缝数据传输：扫描完成后，点云数据通过标准格式（如ASC, PLY, STL）或专用接口直接导入抄数软件。许多扫描仪厂商会提供与主流抄数软件的专用插件或直接集成方案，实现更流畅的数据对接。
3. 智能化处理：在软件中，针对扫描仪的特性（如精度、点云密度）进行优化处理。例如，处理结构光扫描仪可能产生的光噪，或优化激光扫描仪的长线扫描数据。软件的自动化算法能极大提高从点云到曲面的重建效率。
4. 迭代与优化：如果比对发现局部精度不足，可针对特定区域重新扫描补充数据，再次导入软件进行局部重构和融合，形成“扫描-处理-校验”的闭环。

四、 工业应用价值

这种结合在工业领域价值显著：

• 产品仿制与改进：快速获取现有产品或竞争对手产品的三维数据，进行设计分析和改进。
• 工装夹具与模具制造：根据实物样件或模型，快速逆向出模具型腔的CAD模型，用于数控编程加工。
• 产品检测与质量控制：将扫描获得的实际产品三维数据与原始设计CAD模型进行快速比对，检测制造偏差。
• 文物存档与修复：对文物或复杂艺术品进行非接触式数字化存档。
• 个性化定制：如根据人体扫描数据定制医疗器械或矫形器。

结论

总而言之，工业三维扫描仪与逆向工程抄数软件的结合，构成了一个从物理世界到数字世界的精准“桥梁”。扫描仪如同敏锐的“眼睛”，负责高保真地捕捉现实形状；抄数软件则如同智慧的“大脑”，负责理解、解析并重建出具备工程价值的数字化模型。二者的深度集成与协同工作，使得逆向工程成为现代产品开发、制造与检测中不可或缺的关键技术，极大地提升了设计效率和制造精度。
